300W 350W 500W 600W 700W Micro อินเวอร์เตอร์ระเบียงพลังงานแสงอาทิตย์ PV Grid Tie ระบบสําหรับ Home MPPT อินพุต DC18-50V พลังงานแสงอาทิตย์ AC110V-240V

คำอธิบาย

300W 350W 500W 600W 700W Micro อินเวอร์เตอร์พลังงานแสงอาทิตย์ PV Grid Tie ระบบสําหรับใช้ในบ้าน MPPT DC26V-46V พลังงานแสงอาทิตย์อินพุต AC110V-240V เอาต์พุต

รายละเอียดสินค้า:

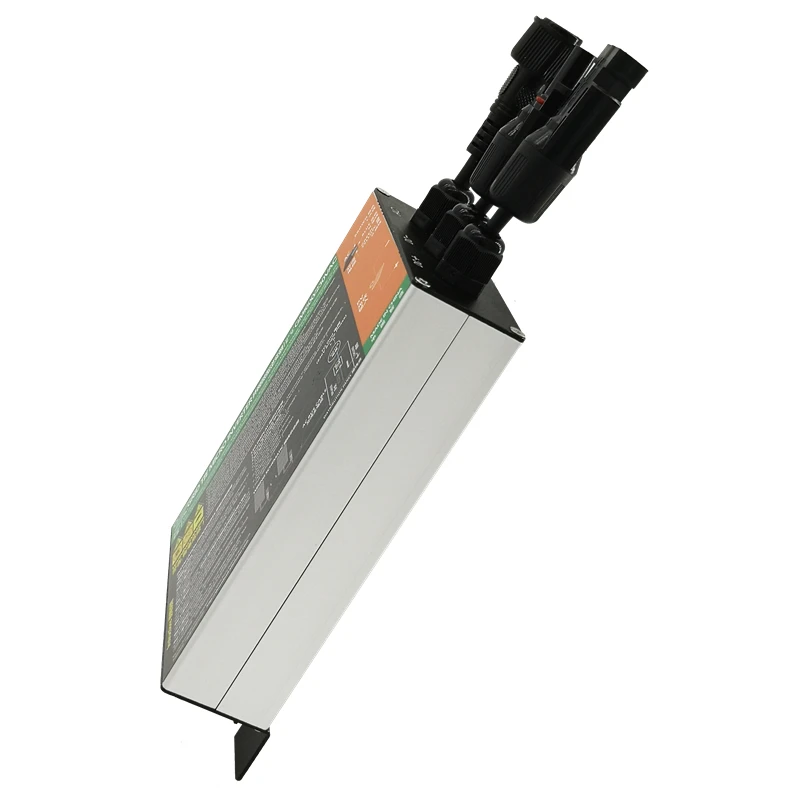

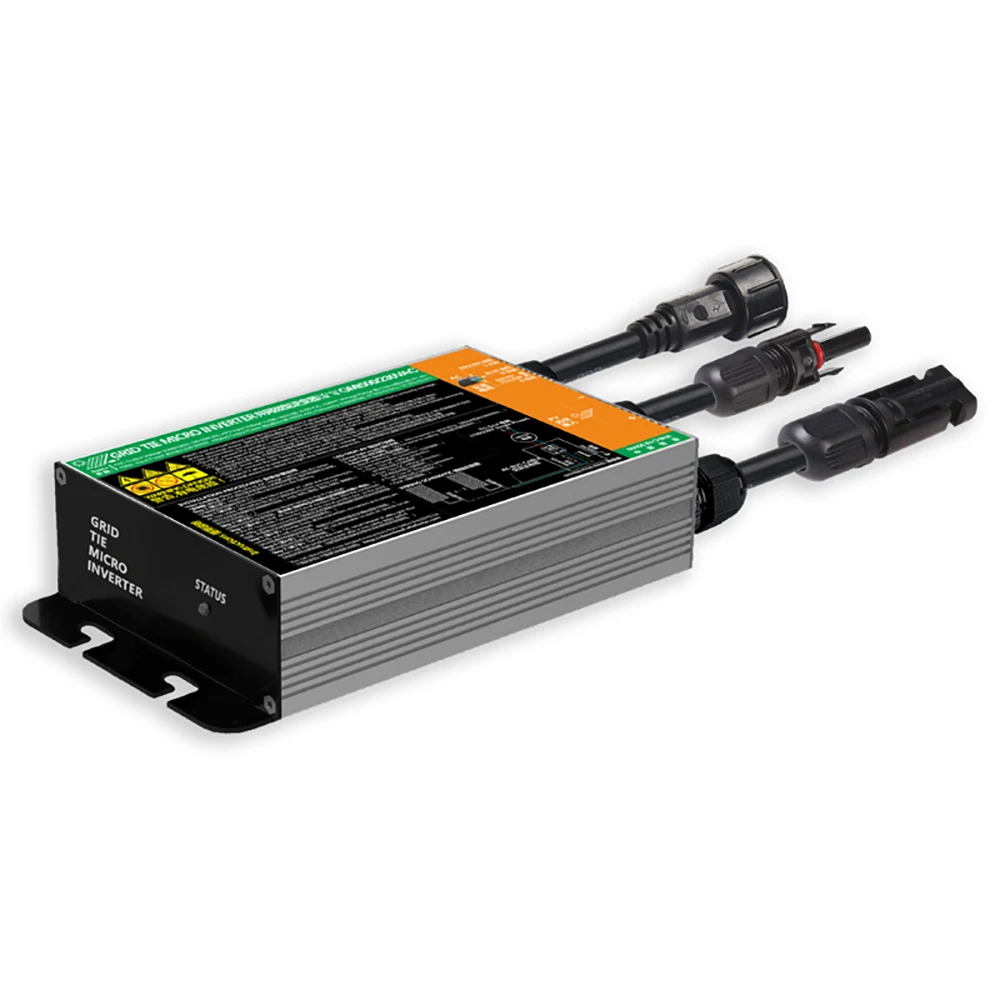

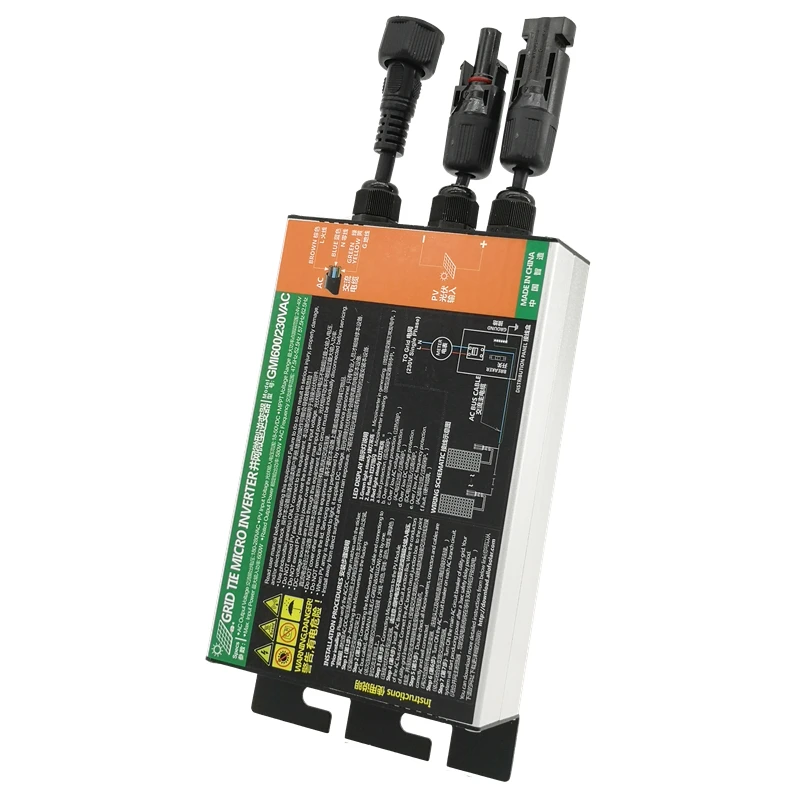

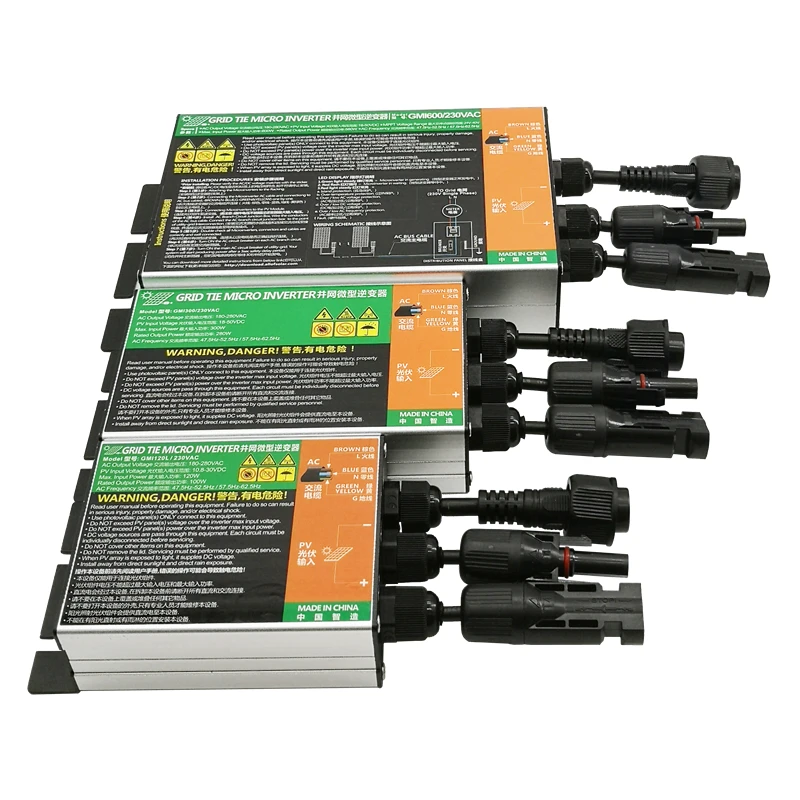

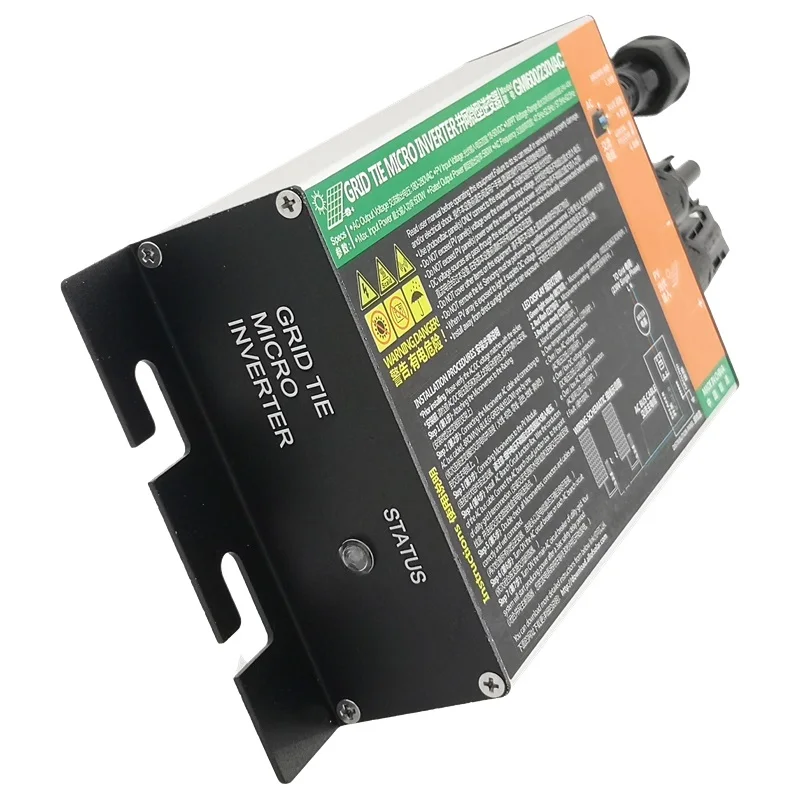

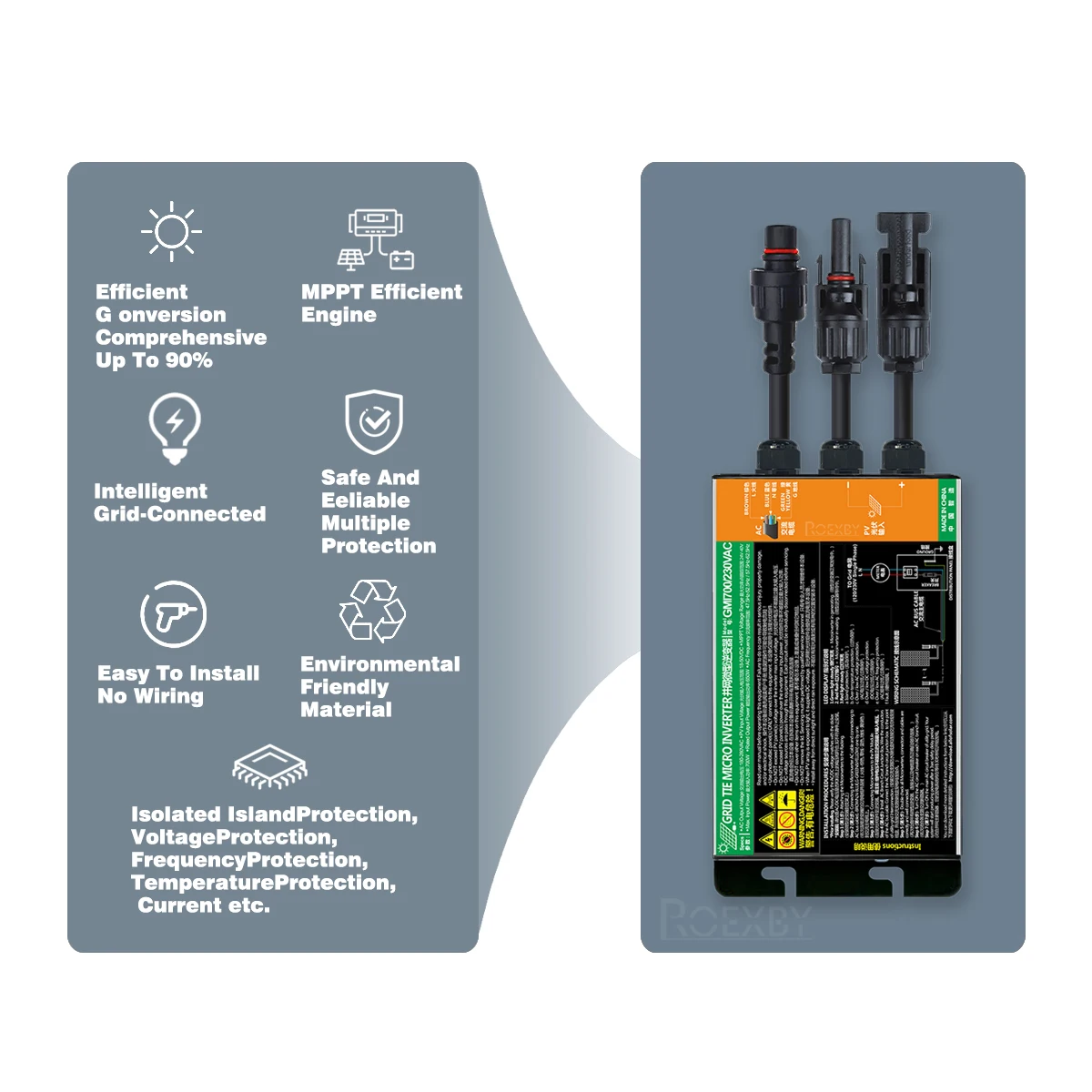

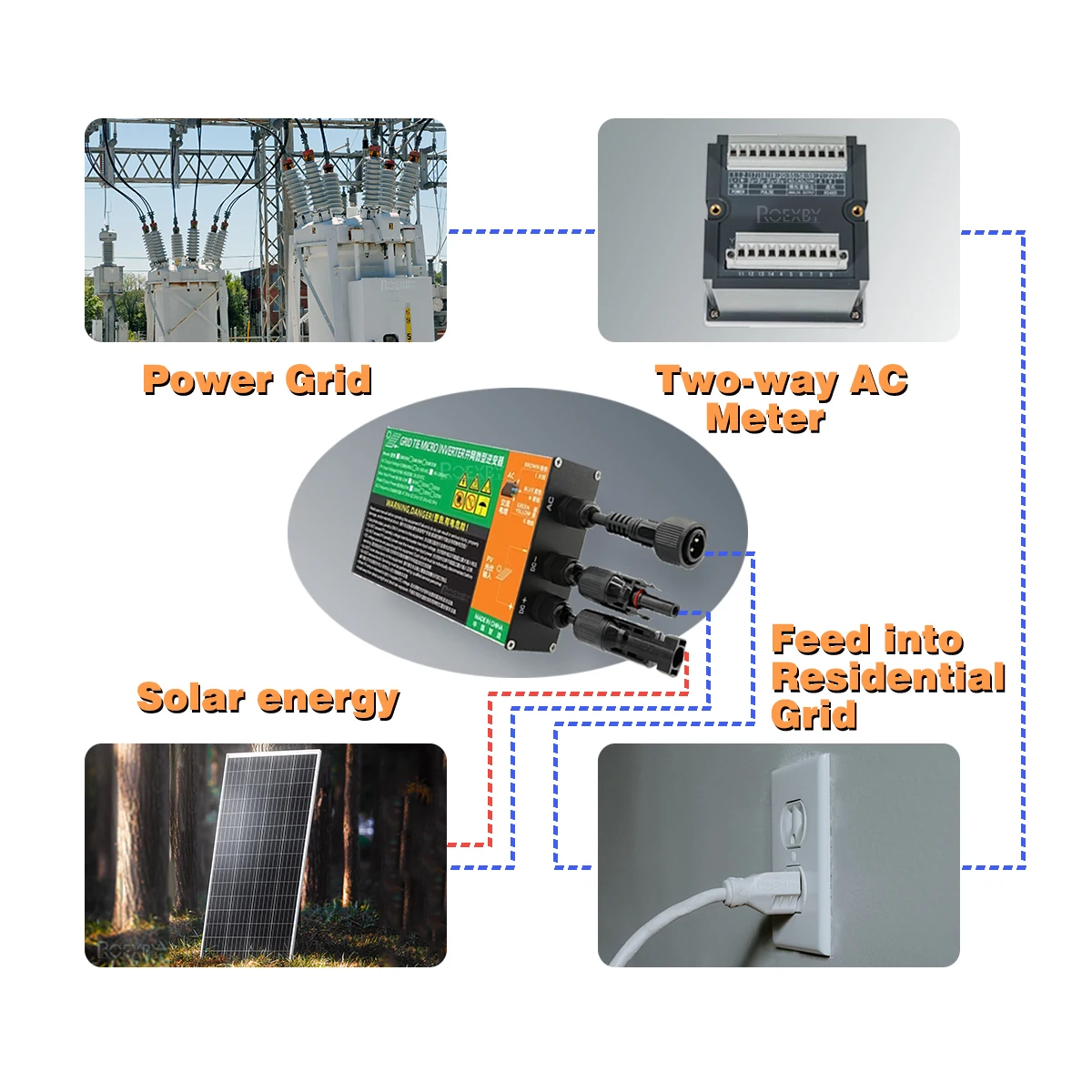

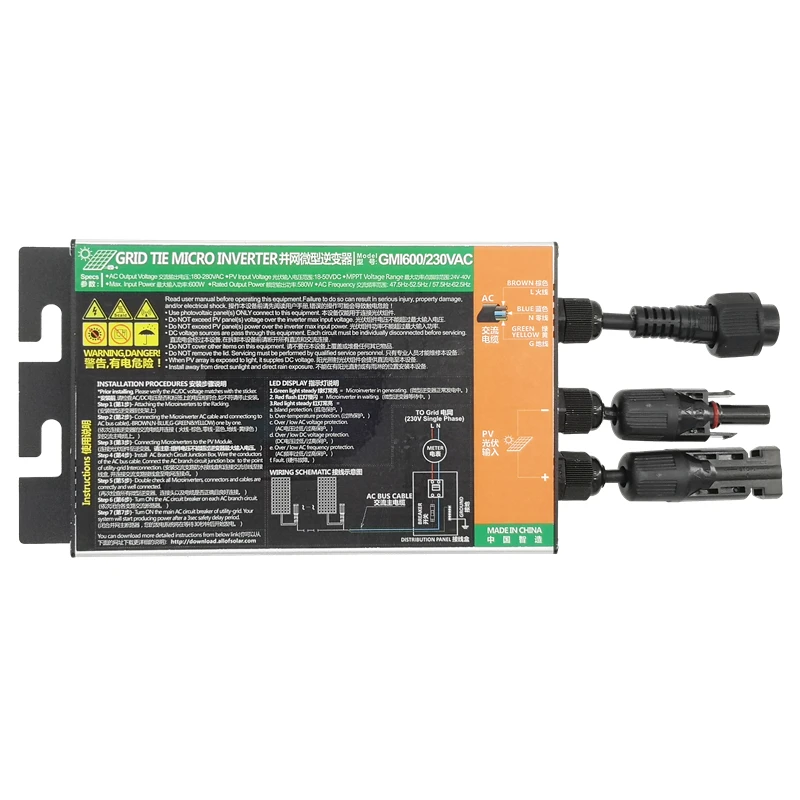

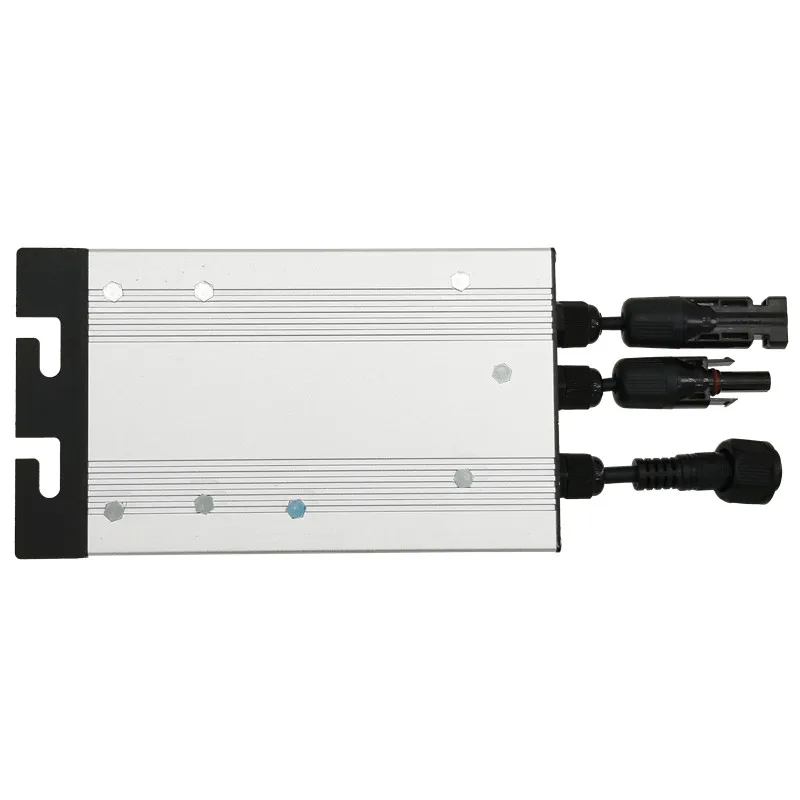

จีเอ็มไอซีรีส์ 300W 350W 500W 600W 700W Solar Grid Tie Micro Inverter เป็นอุปกรณ์คุณภาพสูงและกะทัดรัดที่แปลงไฟ DC เป็นไฟ AC สําหรับเครื่องใช้ในบ้านและสํานักงานได้อย่างมีประสิทธิภาพเอาต์พุต AC ของไมโครอินเวอร์เตอร์อัจฉริยะได้รับการซิงโครไนซ์และอยู่ในเฟสกับโครงข่ายสาธารณูปโภค ทําให้มั่นใจได้ถึงการถ่ายโอนไฟฟ้าที่ราบรื่นและมีประสิทธิภาพ

ไมโครอินเวอร์เตอร์นี้ได้รับการออกแบบให้ทํางานกับแผงโซลาร์เซลล์เท่านั้น และมีช่วงแรงดันไฟฟ้าอินพุต 18V-50Vสามารถรองรับพลังงานแผงโซลาร์เซลล์สูงสุด 300W/350W/500W/600W/700W และมีช่วง MPPT 24V – 40Vเป็นตัวเลือกที่ยอดเยี่ยมสําหรับผู้ที่ต้องการลดการปล่อยก๊าซคาร์บอนไดออกไซด์และประหยัดค่าไฟฟ้า

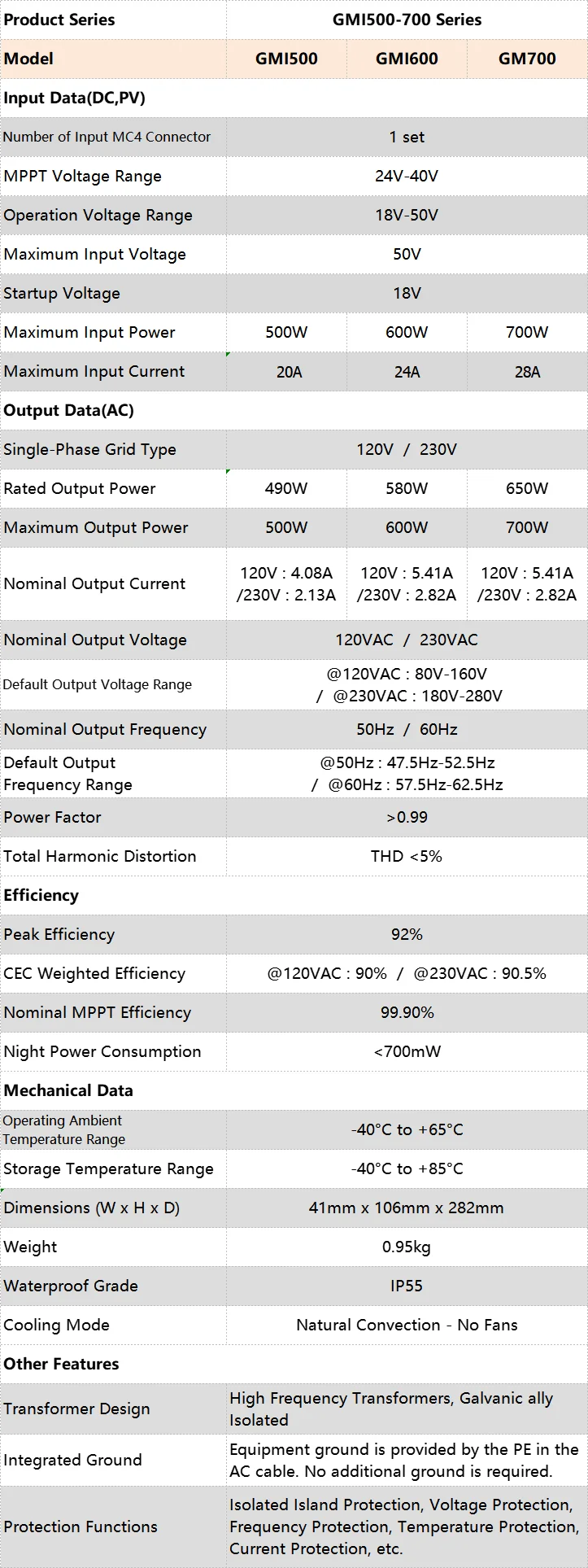

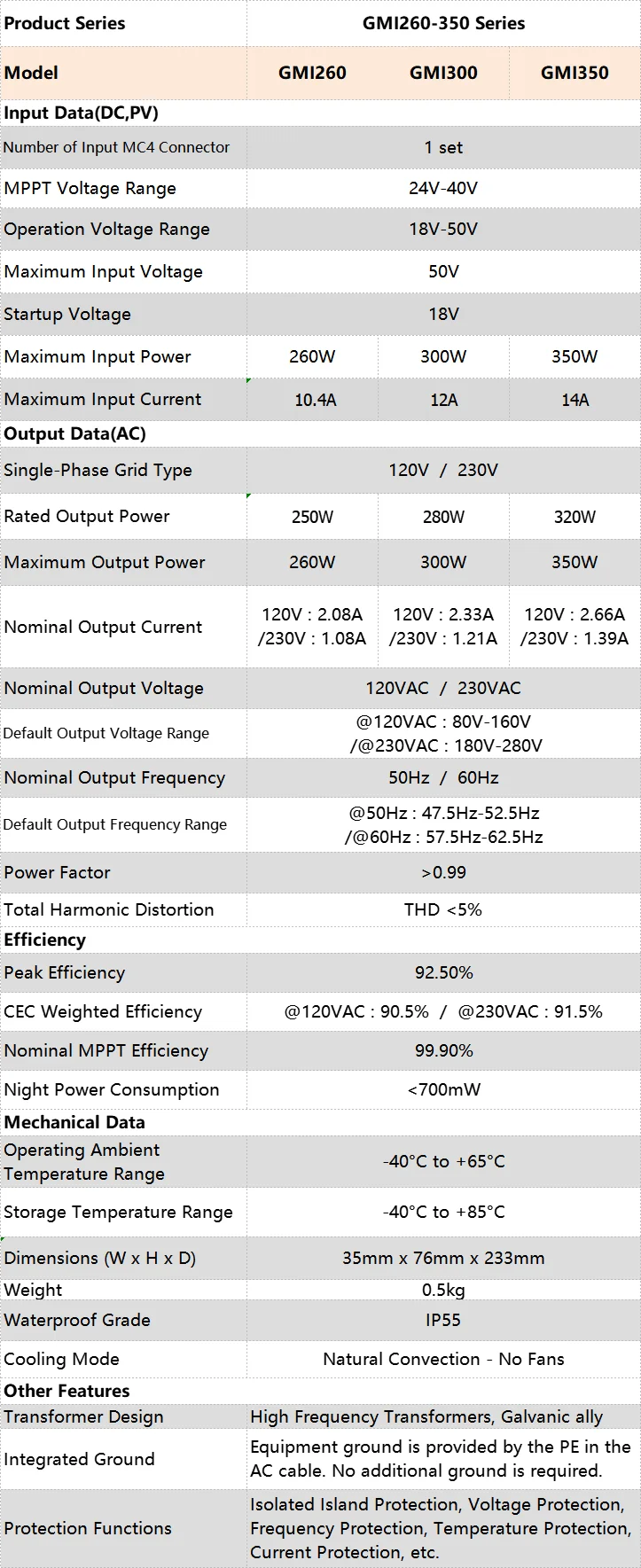

ข้อมูลจําเพาะ:

กําลังขับสูงสุด: 300W/350W/500W/600W/700W

กําลังขับสูงสุด: 280W/320W/480W/580W/680W

อินพุตกระแสตรง: 18V-50V

แรงดันขาออกกระแสสลับ: 120V/240V

ช่วงความถี่: อัตโนมัติ 50/60HZ

ช่วง MPPT: 24V – 40V

แรงดันไฟฟ้าของแผงโซลาร์เซลล์: Vmp30-39V; Voc38-46V

แผงโซลาร์เซลล์: สูงสุด 300W/350W/500W/600W/700W

การรับรอง: ซีอี

ประกาศผู้ใช้:

อุปกรณ์นี้เป็นไมโครอินเวอร์เตอร์แบบ ON-GRID และต้องเชื่อมต่อกับโครงข่ายไฟฟ้าอย่างถูกต้องจึงจะทํางานได้อย่างถูกต้องเมื่อโครงข่ายไฟฟ้าหยุดทํางาน ก็จะหยุดสร้างเช่นกัน

ไม่ให้แรงดันไฟฟ้าเกินแผง PV เหนือแรงดันไฟฟ้าอินพุตสูงสุดของอินเวอร์เตอร์ (Voc<50V)

อย่าจ่ายไฟเกินแผง PV เหนือกําลังอินพุตสูงสุดของอินเวอร์เตอร์

ขั้วบวกและขั้วลบของแผงโซลาร์เซลล์ไม่สามารถย้อนกลับได้ระวังเมื่อขยายสายแผงโซลาร์เซลล์

ติดตั้งอินเวอร์เตอร์ให้ห่างจากแสงแดดโดยตรงและฝนโดยตรงในที่อากาศถ่ายเทได้สะดวก แห้ง และเย็น

อินเวอร์เตอร์อาจสร้างความร้อนระหว่างการทํางานซึ่งเป็นเรื่องปกติอินเวอร์เตอร์มีการป้องกันอุณหภูมิเกิน และหากอุณหภูมิสูง อินเวอร์เตอร์จะลดประสิทธิภาพการทํางานหรือหยุดทํางานโดยอัตโนมัติหลังจากเย็นลงแล้ว มันจะรีสตาร์ท

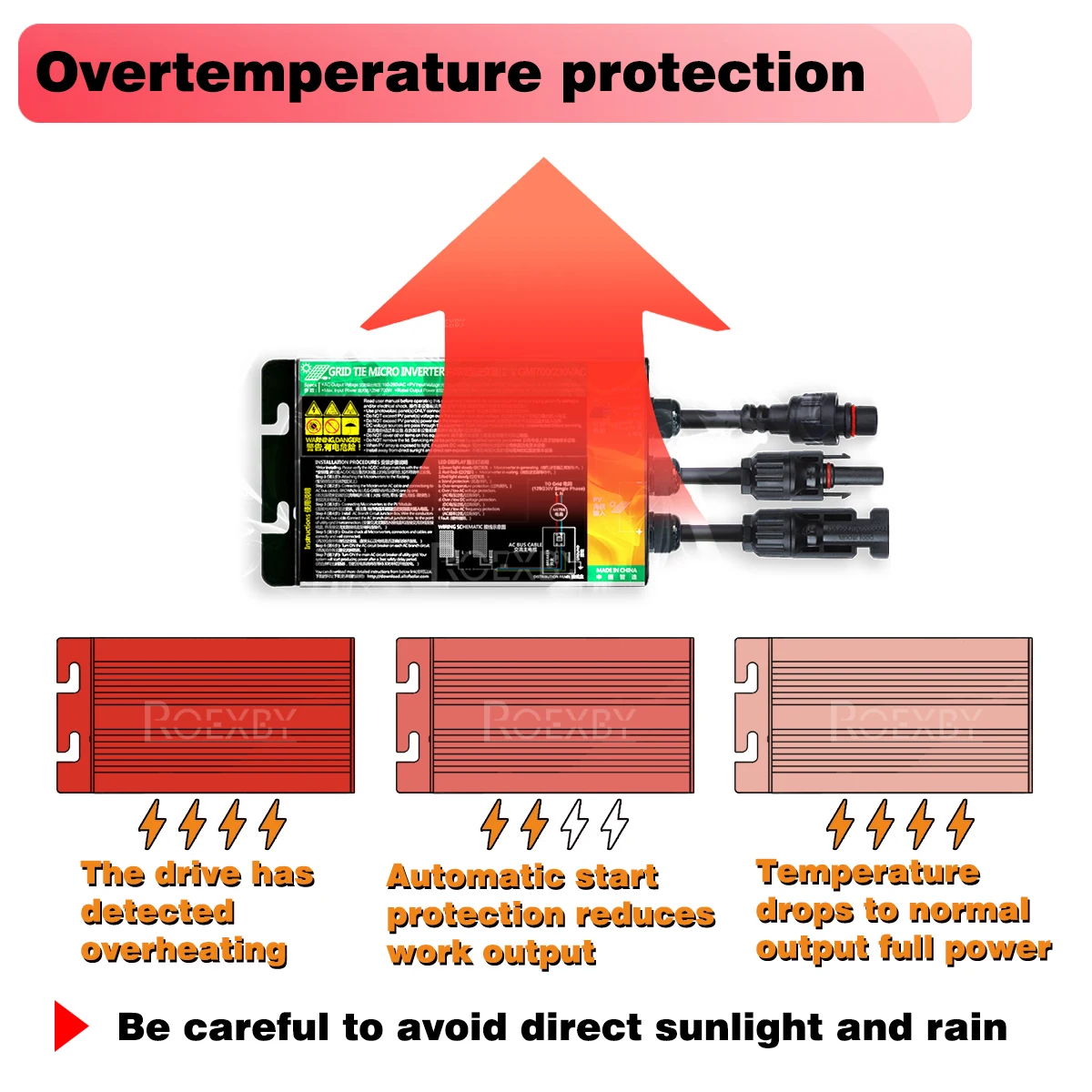

เราได้อัพเกรดไดรฟ์ของอินเวอร์เตอร์เพื่อป้องกันได้ดียิ่งขึ้นหากอินเวอร์เตอร์ถึงอุณหภูมิที่กําหนด พลังงานจะสูญเสียไปครึ่งหนึ่งเมื่ออุณหภูมิความร้อนลดลงสู่ปกติก็จะส่งพลังงานเต็มอีกครั้งหากยังคงไม่สามารถจ่ายไฟได้เต็มที่ ให้ถอดและเชื่อมต่อใหม่

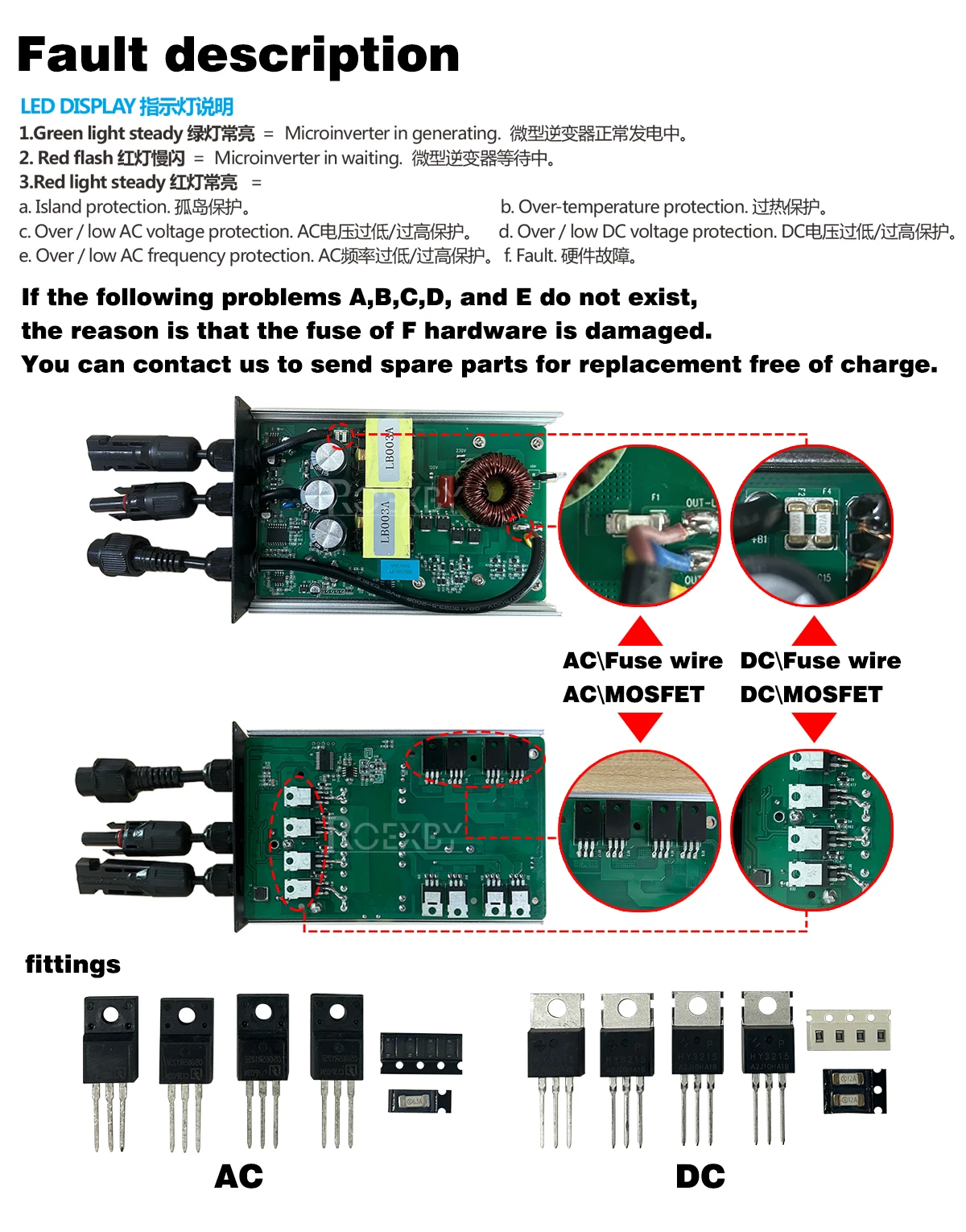

การซ่อมแซมไมโครอินเวอร์เตอร์:

ปัญหาทั่วไปที่ลูกค้าของเรารายงานคืออินเวอร์เตอร์อาจหยุดทํางานเนื่องจากฟิวส์ DC หรือ AC เสียหายเพื่อช่วยคุณแก้ไขปัญหานี้ เราขอเสนออุปกรณ์เสริมทดแทนฟรีและวิดีโอแนะนําเพื่อแนะนําคุณตลอดกระบวนการ

หากคุณมีคําถามหรือข้อกังวลใด ๆ หลังจากได้รับผลิตภัณฑ์ของคุณ โปรดติดต่อเราทันทีเรามุ่งมั่นที่จะให้บริการหลังการขายคุณภาพสูง

เคล็ดลับแรงดันไฟฟ้า:

ไมโครอินเวอร์เตอร์แบบผูกกริด 18-50V ของเราต้องใช้แรงดันไฟฟ้าเริ่มต้นที่ 24V และทํางานในช่วง 18V-39V (Vmp)โปรดทราบว่า Voc ของแผงโซลาร์เซลล์ของคุณไม่ควรเกิน 50V

ไม่แนะนําให้ใช้แผงโซลาร์เซลล์ 12V ที่มี Vmp 18-20V และ Voc 20-24V เนื่องจากแสงแดดอ่อนอาจทําให้แรงดันไฟฟ้าในการทํางานลดลงต่ํากว่า 18V ส่งผลให้การทํางานของอินเวอร์เตอร์ไม่เสถียรและความเสียหายเราขอแนะนําให้ใช้แผงโซลาร์เซลล์ที่มี Vmp 30-39V และ Voc 38-46V เพื่อประสิทธิภาพสูงสุด

จอแสดงผล LED:

ไฟสีเขียวคงที่แสดงว่าไมโครอินเวอร์เตอร์กําลังสร้างพลังงาน

ไฟสีแดงกะพริบแสดงว่าไมโครอินเวอร์เตอร์อยู่ในโหมดสแตนด์บาย

ไฟสีแดงคงที่แสดงว่ามีการป้องกันต่อไปนี้:

ก.การคุ้มครองเกาะ

ข. การป้องกันอุณหภูมิเกิน

ค. การป้องกันแรงดันไฟฟ้ากระแสสลับสูง/ต่ํา

ง. การป้องกันแรงดันไฟฟ้ากระแสตรงสูง/ต่ํา

จ. การป้องกันความถี่ AC สูง/ต่ํา

ฉ. การป้องกันข้อผิดพลาด

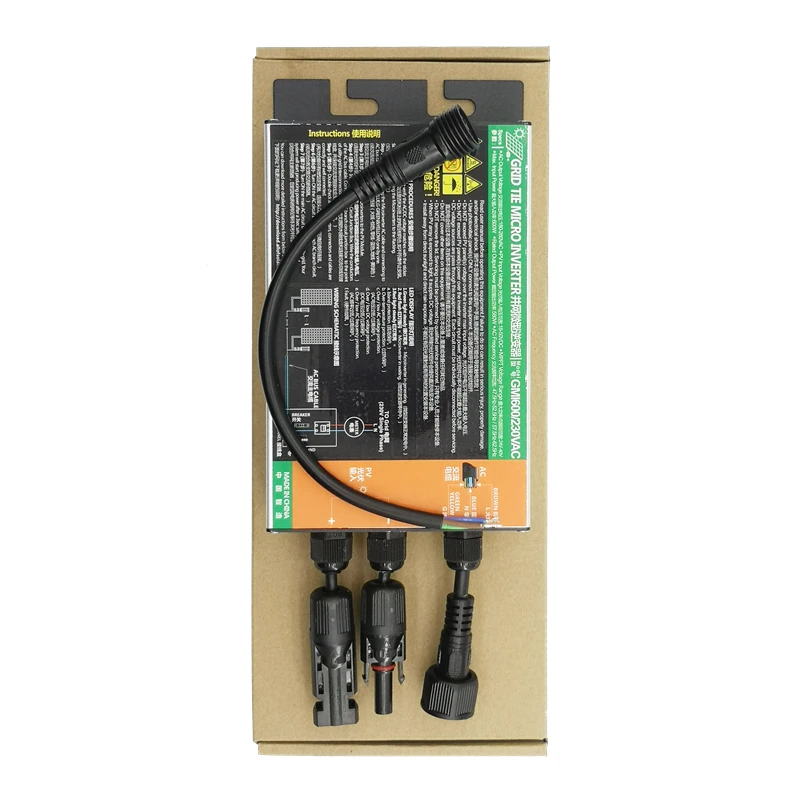

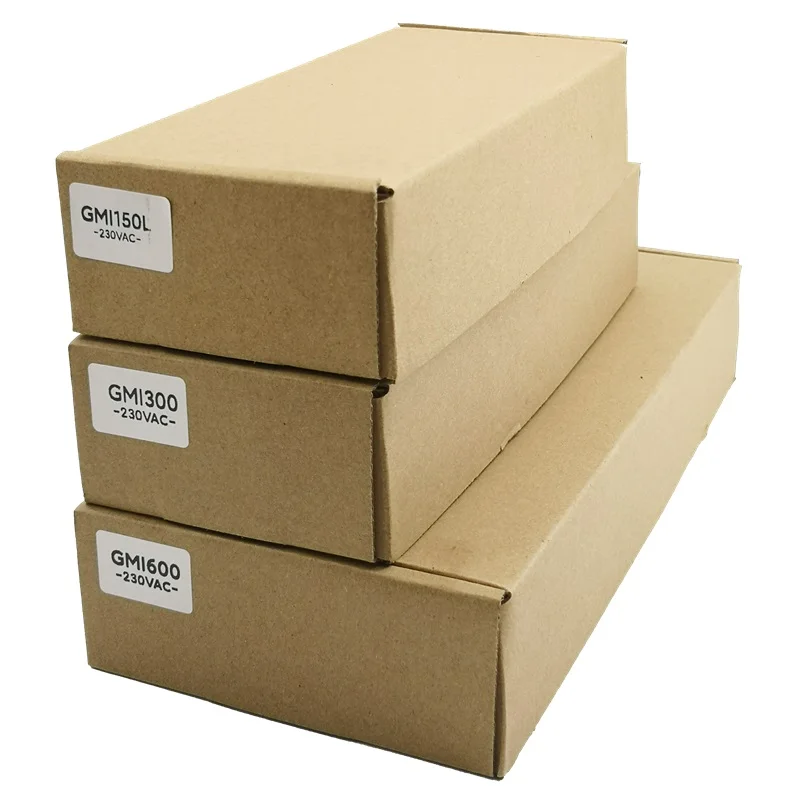

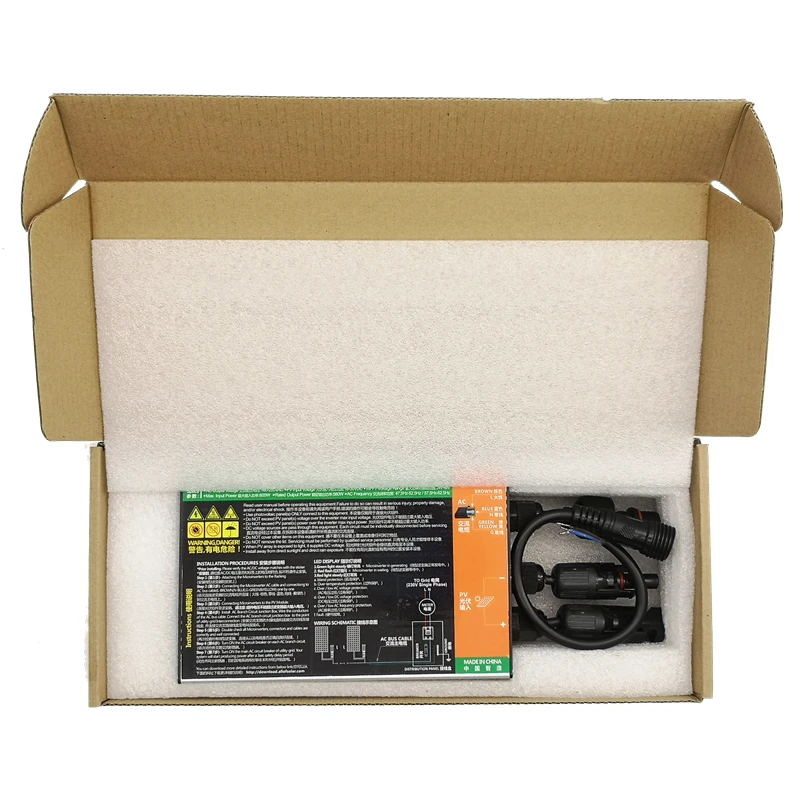

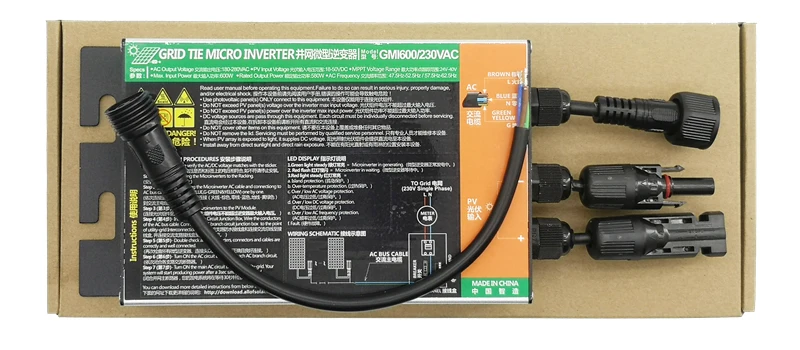

แพ็คเกจรวม:

1XGrid Tie อินเวอร์เตอร์

1 x สายไฟ AC 30 ซม

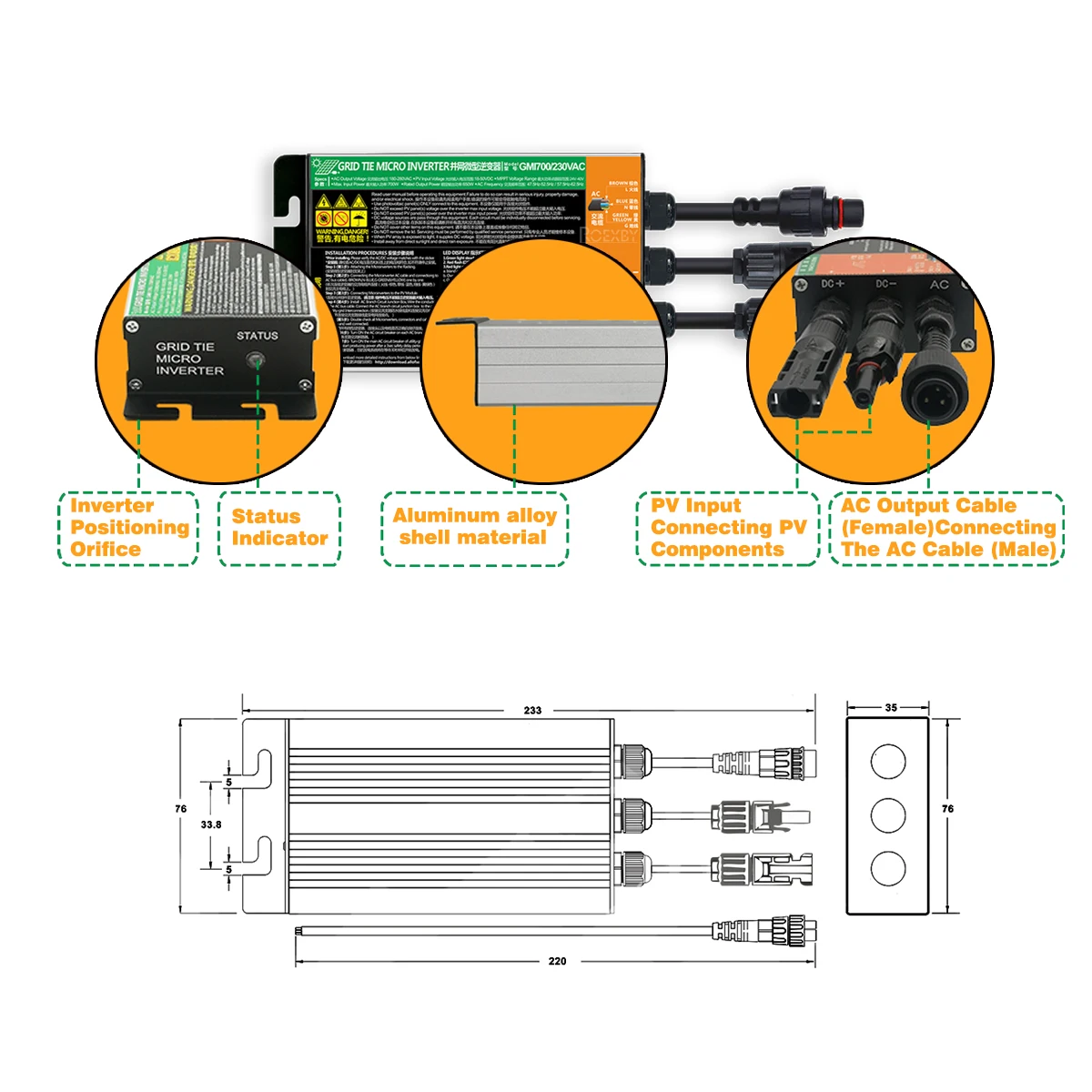

ขนาด

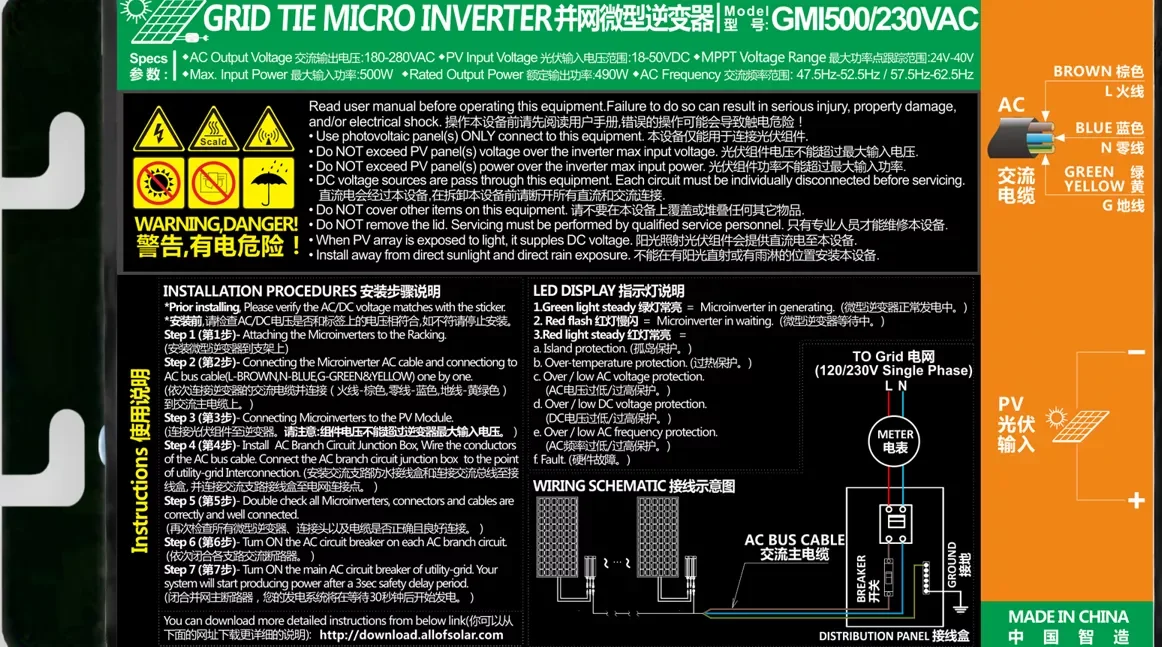

ขั้นตอนการติดตั้ง
*ก่อนที่จะติดตั้งไมโครอินเวอร์เตอร์ โปรดตรวจสอบว่าแรงดันไฟฟ้าของสาธารณูปโภค ณ จุดเชื่อมต่อกริดทั่วไปตรงกับระดับแรงดันไฟฟ้าบนฉลากไมโครอินเวอร์เตอร์

ขั้นตอนที่ 1- การต่อไมโครอินเวอร์เตอร์เข้ากับชั้นวาง

ก.ทําเครื่องหมายตําแหน่งของไมโครอินเวอร์เตอร์บนชั้นวาง โดยสัมพันธ์กับกล่องรวมสัญญาณโมดูล PV หรือสิ่งกีดขวางอื่น ๆ
ข.ติดตั้งไมโครอินเวอร์เตอร์หนึ่งตัวที่แต่ละตําแหน่งเหล่านี้โดยใช้ฮาร์ดแวร์ที่จําหน่ายชั้นวางโมดูลของคุณแนะนํา

ขั้นตอนที่ 2- การเชื่อมต่อสาย Microinverter AC และเชื่อมต่อกับสายบัส AC (L-BROWN, N-BLUE, GREEN & YELLOW) ทีละสาย โปรดอย่าใช้กระแสสูงสุดของสายบัส AC

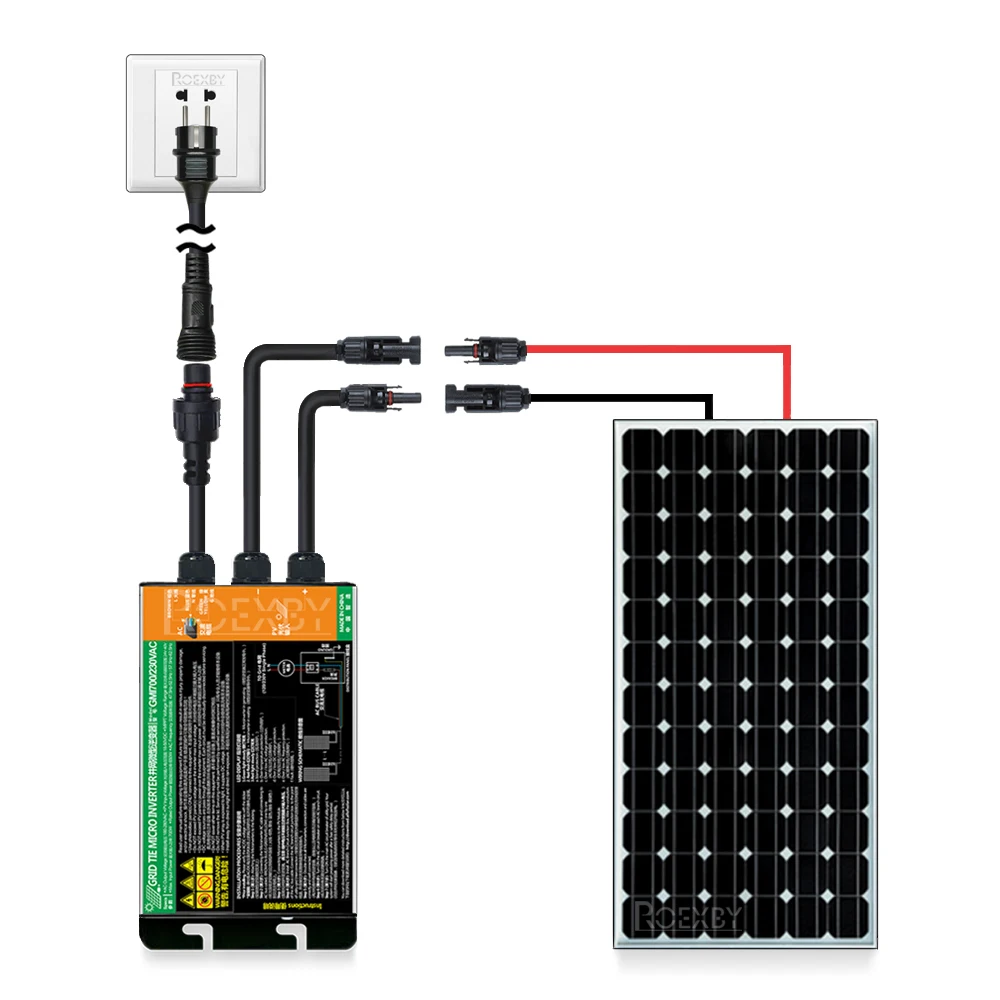

ขั้นตอนที่ 3- การเชื่อมต่อไมโครอินเวอร์เตอร์เข้ากับโมดูล PV โปรดอย่าเกินแผง PV VOC เหนือแรงดันไฟฟ้าอินพุตสูงสุดของอินเวอร์เตอร์

ขั้นตอนที่ 4- ติดตั้งกล่องแยกวงจรสาขา AC, ต่อสายตัวนําของสายบัส ACเชื่อมต่อกล่องรวมสัญญาณวงจรแยก AC เข้ากับจุดเชื่อมต่อโครงข่ายสาธารณูปโภค

ขั้นตอนที่ 5- ตรวจสอบไมโครอินเวอร์เตอร์ ขั้วต่อ และสายเคเบิลทั้งหมดอีกครั้งว่าเชื่อมต่ออย่างถูกต้องและดี

ขั้นตอนที่ 6- เปิดเซอร์กิตเบรกเกอร์ AC บนวงจร AC แต่ละวงจรของไมโครอินเวอร์เตอร์

ขั้นตอนที่ 7- เปิดเบรกเกอร์ไฟฟ้ากระแสสลับหลักของโครงข่ายสาธารณูปโภค ระบบของคุณจะเริ่มผลิตพลังงานหลังจากระยะเวลาความปลอดภัยล่าช้า 3 วินาที
